一、 產品概述
便攜式多光譜激光熱成像夜視觀測系統HRC-P6520是一款適合于在環境復雜的大范圍場景下快速搜尋/偵查,并實現遠距離高清識別目標的一款便攜式觀察系統。集高清夜視攝像機,無紅暴激光器,紅外熱像儀于一體,利用熱像儀強大的遠距離探測能力、煙霧穿透的能力、夜間成像能力以及隱蔽觀察的特性,在室外偵察、快速搜索、單兵夜視等應用中搜索目標,結合高清夜視攝像機實現夜間400米看清人或車牌,白天1000米發現目標的效果,并能穿透玻璃。
二、 使用場景
場景1,隱蔽搜尋快速識別:在樹木或花叢等非封閉性遮擋物后的恐怖分子,普通夜視儀不能很快發現目標,熱像儀可以根據熱量輻射的快速發現目標,大致可以判斷目標是否帶有武器,再利用高清攝像機識別目標,及時調整執行方案,觀察過正中可以錄像保存證據;
場景2,大范圍搜索快速識別:在相對空曠的戈壁或沙漠地區,紅外熱像儀可以穿透霧霾等惡劣環境,快速發現熱源,尋找1000米內藏身的人員,在400米范圍內能看清人臉,識別罪犯;
場景3:穿透玻璃,在需要針對車內人員進行偵查的環境下。利用本系統可以看清車內人員的活動;
三、 產品特性
便攜性:主機尺寸235mm*220mm*96mm,顯示控制器230mm×138mm×30mm,方便攜帶,靈活機動,是目前相同觀測距離中最小的一款;
易用性:觀測功能一鍵操作,不需要任何設置,簡潔方便,一線戰士10分鐘熟練使用;
穩定性:經過專業測試人員連續72小時老化測試,外殼防護等級IP65;
先進性:系統集成紅外熱成像和高清攝像機及無紅暴激光器,智能控制,完美融合;
四、功能描述
1.攝像機觀測距離:白天500米看清人臉或車牌,1000米發現人員或車輛
夜間400米看清人臉或車牌,500米發現人員或車輛
2.熱像儀觀測距離:1000米內發現目標熱源(人員或車輛)
3.適應多種場景:主機和顯示控制單元通過導軌連接,可快速拆分,適用多種場景
1)有線連接,分體應用:適合觀測人員隱蔽/長時間定點觀測時適用
2)導軌固定,組合應用,可多角度操作
4.符合人體工程學設計:顯示控制單元可以水平旋轉90
5.一鍵開機:設備連接后,通過智能電源檢測模塊,在顯示單元開機后主機自動開機;

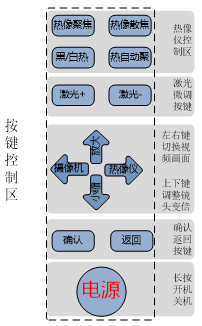

6.圖像切換: 一鍵快速切換熱像儀畫面或攝像機畫面,達到發現并快速識別目標;
7.激光夜視:攝像機轉為黑白模式,激光自動開啟;
8.變倍同步聯動:攝像機變倍時,系統自動控制激光同步放大或縮小,實現智能補光;
9.激光微調:根據實際需要,可單獨微調激光強弱,達到更好的觀測效果,例如:觀察車牌時需要減弱激光,透視車玻璃時需要加強激光;
10.熱像儀支持8倍變焦;
11.一鍵自動聚焦(熱像儀):熱像儀變倍過程中可智能自動聚焦;
12.支持微調聚焦(熱像儀):根據觀測目標不同,支持手動微調熱像儀的焦距;

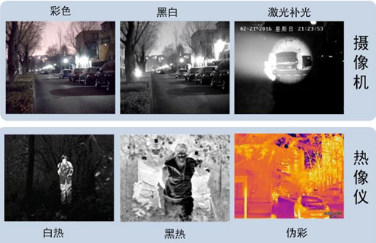

13.熱像儀畫面切換:支持 黑熱、白熱、偽彩等8種顏色畫面輪換;
14.高清觸摸屏:7寸顯示屏支持觸摸控制,顯示分辨率 : 1280×800;
15.亮度調整:顯示亮度可以根據使用環境調整;
12:數據存儲:系統支持一鍵錄像,一鍵拍照并支持本機回放
13:數據導出:TF卡支持熱插拔,方便快速導出數據
16.工作時間:主機內置25.2V,20AH,工作時間8小時左右,屏幕電量不足主機可以給屏幕充電
五、系統配置
系統配置清單 | 名稱 | 數量 | 單位 | 備注 |
顯示控制單元 | 1 | 臺 | 集成觸摸,按鍵控制,顯示,數據存儲等 | |
主機 | 1 | 臺 | 內置熱像儀,攝像機,激光,電池控制模塊 | |
測距儀 | 1 |
|
測量觀測目標的距離 | |
電池 | 1 | 組 | 可選配 | |
充電器 | 2 | 只 | 主機和顯示控制單元各一個 | |
三腳架 | 1 | 支 | 折疊后長度395mm | |
數據線 | 1 | 根 | 接頭防水 | |
操作演示視頻 | 1 | 套 | 光盤一張 | |
防護箱 | 1 |
|
高強度防護帶內置海綿 | |
說明書 | 1 | 套 |
|
|
保修卡 | 1 | 張 |
|
六、技術參數
高清相機 | 成像器件 | 1/2.8″ 逐行掃描CMOS |
有效像素 | 200萬像素 | |
視頻分辨率 | 1920*1080 | |
幀率 | 支持25/30fps | |
變倍 | 32倍光學f7.8-250mm | |
水平視角 | 33.4° - 1.1°(廣角 - 望遠) | |
日夜模式 | IR-CUT雙濾光片自動切換、彩轉黑 | |
最低照度 | 彩色:0.01Lux | |
黑白:0.001Lux | ||
背光補償 | 支持 | |
視頻壓縮 | H.264,MJPEG | |
激光器 | 變焦鏡頭 | 照射角度1.5°--60° |
鏡頭驅動 | 步進電機 | |
出光功率 | 10W | |
激光波長 | 915nm±5nm | |
熱像儀 | 探測器類型 | 非晶硅紅外微測輻射熱計 |
幀頻 | 50HZ | |
分辨率/像元間距 | 384*288/17um | |
圖像降噪 | 數字濾波 | |
顯示分辨率 | 720*576 | |
鏡頭 | 50mm | |
圖像顯示分辨率 | 黑白、偽彩 | |
變倍 | 8倍 | |
聚焦 | 支持自動聚焦 | |
支持手動聚焦 | ||
主機 | 電源 | 24V6.8AH 工作時間8小時(根據使用環境略有差異) |
尺寸 | 235mm*220mm*96mm | |
接口 | 充電接口 | |
數據接口 | ||
顯示屏 | 觸摸屏 | 支持 |
液晶屏 | 7寸 分辨率1920*1080 IPS高清全視角 | |
拍照 | 拍照、錄像、回放 | |
錄像 | 攝像機錄像分辨率:1920*1080 | |
熱像儀錄像分辨率:720*576 | ||
視頻/圖像回放 | 所有視頻圖像支持拍照、錄像,支持H264編碼存儲 | |
充電器 | DC 12V/2A | |
顯示器電池 | 內置7.4V3.4Ah | |
標配存儲 | 2*32G(可擴展) | |
視頻輸入 | HDMI 接口 | |
外形尺寸 | 230mm×138mm×30mm |
