高清監控，穿透霧霾--淺析華瑞通科技透霧技術。在視頻監控行業，霧霾已經成為高清監控的隱形殺手。很多人理所當然的認為，在霧霾天氣下，視頻監控?zé)o法體現其價值，但是視頻監控比人眼更厲害的地方往往就是可以通過一系列特殊的處理，看到人眼所不能看到的事物。
一、霧霾天氣多發，視頻監控需求
據央視新聞報道，2019年1月13日，中東部多地出現霧和霾天氣。華北、黃淮、江淮一帶的霧和霾天氣仍將持續，部分地區有重度霾。下周一（14日）起，一股冷空氣將影響我國，中東部大部地區自北向南將出現6～8℃降溫，也將驅散近期持續的霧和霾。
今明兩天，華北黃淮霧霾多發
中央氣象臺預計，華北南部、黃淮、江漢等地仍有輕至中度霾，部分地區重度霾。其中，河北中南部、山東西部和湖北北部等地的部分地區有能見度不足200米的強濃霧，局地有能見度不足50米的特強濃霧。
受大霧影響，河北境內多條高速封閉，石家莊、秦皇島等地機場航班延誤。
（山東部分高速路低能見度，截至目前，境內包括長深高速、京滬高速等在內的40多條高速的收費站封閉，實行臨時管制。）
（13日，榮烏高速公路山東煙臺崇義收費站因大霧天氣臨時關閉，部分車輛掉頭繞行，監控?cái)z像頭也被濃霧遮擋。）
霧和霾天氣多發，大家出行請注意較低能見度對交通安全造成的不利影響；受霾天氣影響的區域，交通安全和室外公共場所安全也需要格外重視。
二、監控透霧技術發展過程
監控?cái)z像機常常面對室外全天候監控的考驗，除了強光、暗夜、雨雪天氣，霧霾就是監控的一大“天敵”。由水汽、煙塵等構成的氣溶膠粒子是霧霾的主體，也是造成圖像質量退化的根本原因。
霧霾天氣下圖像色彩黯淡、對比度較低，一些重要目標的細節更是淹沒在霧氣中難以被察覺。因此，去除視頻中的霧氣，改善成像質量，是提升戶外視頻監控應用價值的一項重要技術。
（柴靜霧霾調查紀錄片，《穹頂之下》）
面對霧霾，最常見的兩種處理方式就是“熱成像技術”和“實時視頻透霧技術”，熱成像技術主要是通過非接觸探測紅外能量（熱量），并將其轉換為電信號，進而在顯示器上生成熱圖像和溫度值，從而進行一定范圍內的物體探測；
透霧技術則主要是從視頻圖像上進行一系列處理。由于透霧技術能夠更加真實的還原場景，所以透霧技術是當下炙手可熱的視頻處理技術。
透霧技術經過多年的發展，經歷了多個階段，形成了以彩色透霧和黑白透霧兩種不同的需求方向。彩色成像的數字透霧，以當下各大安防廠家競爭的“透霧算法”為核心關鍵；
黑白成像的光學透霧，則是以“光學透霧”為基礎和典型代表；當然，現在市場上出現了一種增加了透霧算法的光學透霧，力求得到更好的透霧效果，也就是“光學+算法雙重透霧”，在濃霧下依舊清晰成像。

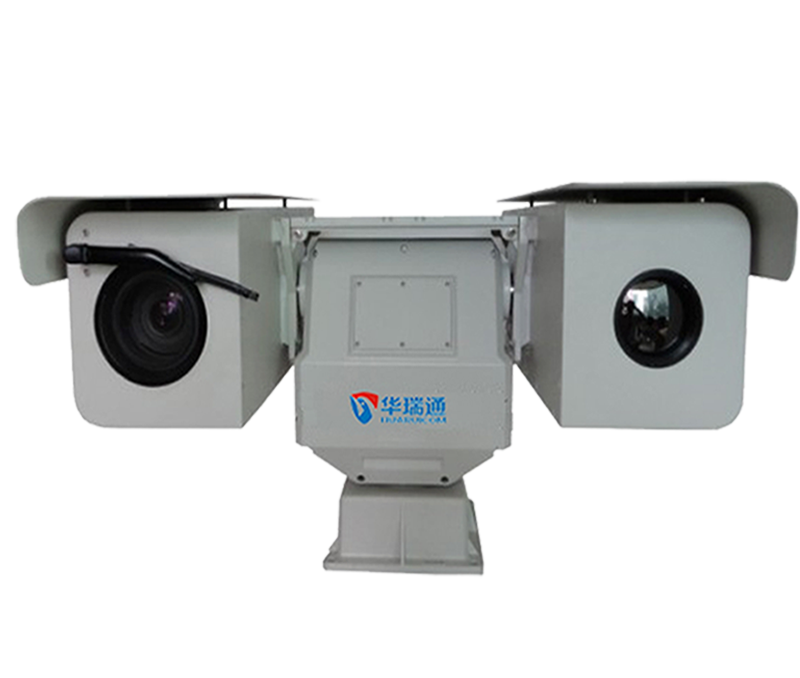

華瑞通科技擁有齊全的透霧產品線，包括前端處理的攝像機和后端處理的硬盤錄像機。前端處理主要分為“數字透霧型攝像機”和“超級透霧型攝像機”，后端處理主要是“數字透霧處理”。
就應用效果來說，透霧攝像機由于在采集圖像時就進行了原始圖像上的處理，相比通過后端錄像機等設備處理的透霧效果更好一些。采用后端設備處理透霧，由于圖像在傳輸過程中容易損失，也會導致圖像失真，圖像還原度沒有前端處理理想。但是后端設備透霧處理，對圖像效果增強還是會有明顯的幫助。
（城市道路霧霾天氣）
再來看，“數字透霧”和“超級透霧”在圖像表現上的差別。數字透霧技術的發展一般有兩個階段：第一個階段——“淺透霧”階段，這類方法通過調整傳感器采集信息的分布，增強觀測目標的色彩與細節，使信息減少在后續處理（例如ISP和編碼壓縮）中的損失，用戶觀測效果也能獲得提高。但是這種透霧效果不明顯，也稱假性透霧?！皽\透霧”也是目前市面上普遍采用的透霧技術。
第二個階段——“算法透霧”階段，算法透霧可根據物理上霧霾的形成模型，通過局部區域灰白程度判斷霧霾的濃度，從而復原出清晰的無霧霾圖像。算法透霧能夠保留圖像的原有色彩，同時能夠在“淺透霧”的基礎上大幅提升圖像透霧效果。
華瑞通科技在分析透霧理論的優勢與不足，并進行深入的研究探索后，結合安防監控領域的視頻圖像透霧的特殊要求，開發了一種SSD算法透霧技術。該技術基于大氣光學原理，區分圖像不同區域景深與霧濃度進行濾波處理，獲得準確、自然的透霧圖像，稱之為“SSD算法透霧”。
目前主流的數字透霧產品都是基于“SSD算法透霧”來實現的，在輕霧霾情況下，圖像效果表現良好。

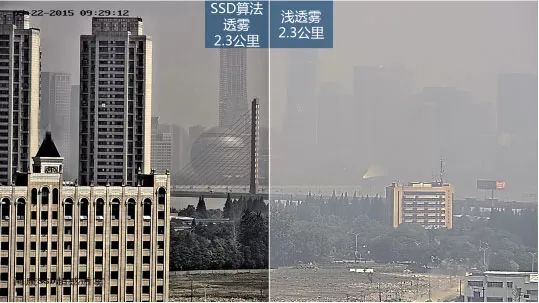

（SSD算法透霧與淺透霧效果對比）
超級透霧就是“光學+算法”雙重透霧。光學+算法雙重透霧是在光學透霧的基礎上集成透霧算法，在原有光學透霧的基礎上使透霧效果得到進一步的提升。
這種技術對于安防廠家的要求非常高，產品在設計時，就需要通過大量的實驗論證，從多種方案中選擇出最合適的濾光片、鏡頭、傳感器和特定的透霧算法組合，在保證了透霧效果的同時，需要避免出現圖像噪聲過大，清晰度下降的情況，從而得到進一步提升的透霧效果，在霧氣較大的情況下，依舊有較好的透霧效果，圖像表現為黑白。

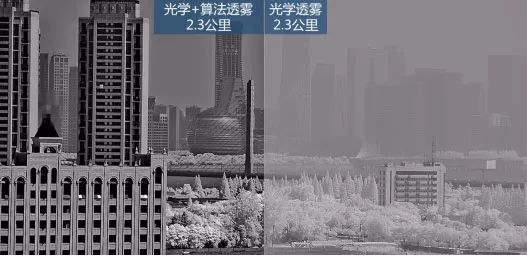

（光學+算法透霧與光學透霧效果對比）
三、透霧技術視頻監控產品
前面提到了“數字透霧型攝像機”和“超級透霧型攝像機”，提供了彩色透霧和黑白透霧兩種不同的效果選擇。

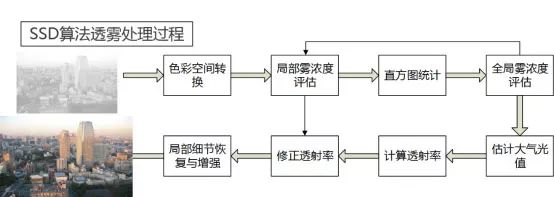

數字透霧型攝像機的核心就是SSD透霧算法。SSD透霧算法處理的流程見圖3所示。其輸入為點陣格式視頻數據，輸出為經處理后的結果，與輸入視頻格式相同。
由于SSD算法透霧方法能夠?qū)⒓?xì)節進行有效的恢復和增強處理，因此對經過一定程度有損壓縮后的視頻也能夠起到相當?shù)男Ч?，輸入視頻數據可以是未經有損壓縮編碼處理的有霧視頻，也可以是壓縮有霧視頻的解碼圖像，相對而言，未經有損編碼處理的視頻，由于其包含的信息量更為豐富，透霧后能獲得更為理想的處理結果。
由于同時包含了全局和局部的霧濃度估計，SSD算法透霧技術能夠根據霧況自動調整適應各種變化場景以及場景內的局部區域，避免出現近景透霧過度發黑而遠景模糊的情況；同時兼顧了實現的效率與復雜度，保證了整個透霧的實時性與可工程化。
光學透霧技術就是采用針對紅外波段成像特殊優化的鏡頭，通過濾光片對特定近紅外波段光線進行截取，從而利用霧氣中的紅外光進行成像。
四、透霧技術應用場景和應用行業
隨著工業的發展以及其對氣候的影響，霧霾成為一種越來越常見的天氣現象，這對戶外應用的監控系統的畫面品質造成很大的影響，透霧需求將越來越龐大。而目前，實際工程中主要通過雷達、紅外等其它手段在霧霾氣候中感知和監測目標，由于技術和成本的限制，雷達、紅外等在視頻監控領域還沒有理想的應對方案。視頻透霧技術的出現，能夠?yàn)橐曨l監控領域帶來多方面的價值。
從應用場景來看，透霧技術可用于多種戶外場合，如高速公路的交通事故易發區、高速公路卡口位置；公共汽車的輔助駕駛設施監控區域；公安機關關注的各重點場所與區域；發電廠與電力傳輸設備的重點監控區域；中小學校園、城市商業中心與城市廣場等。
從應用的行業來看，包括交通行業、公安行業、教育、航空、數碼產品、遙感圖像處理、食品安全監控，甚至包括特殊的軍事應用等。從應用的產品與解決方案來看，透霧技術在安防監控領域，可以應用于前端攝像機、球機的透霧與提升圖像的質量；可以應用于DVR以提升圖像的質量；可以應用于大屏顯示器以提升其色彩飽和度與圖像質量；
總結：
超級透霧可用于多種戶外需要預防濃霧的場合，如高速公路、鐵路、航運、機場跑道等重要或事故易發區段；發電廠與電力傳輸設備、通訊基站等重點監控區域；河道、港口、邊境、海事監控、森林防火等觀察距離較長的監控應用；中小學校園、城市廣場、旅游景區等。從應用的行業來看，包括交通、公安、航空、通訊、環保、水利、農林牧漁，以及邊防等。
透霧技術經過多年的發展，經歷了多個階段，形成了以彩色透霧和黑白透霧兩種不同的需求方向。彩色透霧，以當下各大安防廠家競爭的“透霧算法”為核心關鍵；黑白透霧，則是以“光學透霧”為基礎和典型代表，可增加透霧算法來達到更好的透霧效果，力求得到更好的透霧效果，
最典型的做法是“光學+算法透霧”，在濃霧下依舊清晰成像。透霧技術的發展也一直伴隨著透霧算法的進步，可以說，安防廠家誰掌握了透霧的核心算法，誰就掌握了“霧霾天”下的核心競爭力。透霧技術，助你撥開迷霧、不再迷茫。你是選擇彩色？還是更透的黑白？
